CAD怎样编辑多段线命令？

溜溜自学CAD基础入门教程，CAD进阶高级教程，施工图，工艺材料，软装预算等课程 ，感兴趣的点击了解详情>>
文章作者：小溜 文章分类：室内设计 发布时间：2022-08-12 13:41 浏览量：1743

为您推荐相关课程

更多课程>>

大家好，我是小溜，在CAD中，对于CAD怎样编辑多段线命令呢？编辑多段线：编辑多段线的常见用途包含合并二维多段线，将线条和圆弧转换为二维多段线以及将多段线转换为近似b样条曲线，快捷键为pedit。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S； 系统版本：Windows7； 软件版本：CAD2014

方法/步骤

第1步

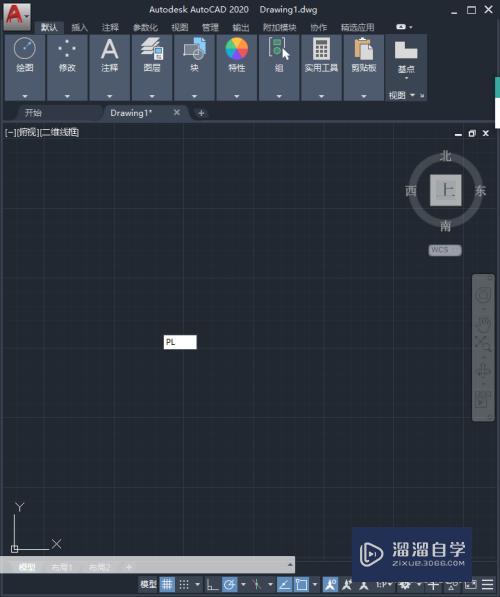

编辑多段线，主要是针对多段线的，首先，画一条多段线出来，

AutoCAD教程：[14]编辑多段线命令的使用方法

第2步

选择编辑多段线，,选择多段线

AutoCAD教程：[14]编辑多段线命令的使用方法

第3步

系统提示出很多选项：

AutoCAD教程：[14]编辑多段线命令的使用方法

第4步

如果选择第一个闭合，选择闭合之后，整个图形是闭合的。

AutoCAD教程：[14]编辑多段线命令的使用方法

第5步

终点和起点就连在一起了。

AutoCAD教程：[14]编辑多段线命令的使用方法

第6步

如果在终点位置，再画一条直线：

AutoCAD教程：[14]编辑多段线命令的使用方法

AutoCAD教程：[14]编辑多段线命令的使用方法

第7步

知道的是，这两个线，是断开的，

AutoCAD教程：[14]编辑多段线命令的使用方法

第8步

选择多段线编辑，选择合并，选择多段线，再选择直线。

AutoCAD教程：[14]编辑多段线命令的使用方法

第9步

空格后，现在它就变成一个整体了。

AutoCAD教程：[14]编辑多段线命令的使用方法

AutoCAD教程：[14]编辑多段线命令的使用方法

第10步

使用编辑多段线，选择多段线，选择宽度，可改变多段线的宽度。

AutoCAD教程：[14]编辑多段线命令的使用方法

第11步

例如宽是0的，改为10

AutoCAD教程：[14]编辑多段线命令的使用方法

第12步

使用编辑多段线，选择多段线，选择编辑顶点，

AutoCAD教程：[14]编辑多段线命令的使用方法

第13步

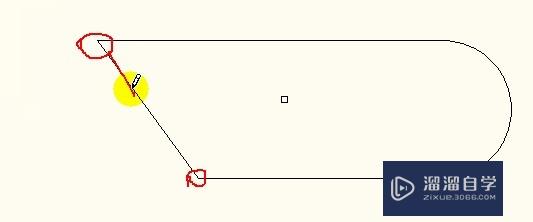

红色部分圈出的，都是有顶点的。

AutoCAD教程：[14]编辑多段线命令的使用方法

第14步

选择编辑顶点后，提示的是，是否编辑当前顶点，如果不是可切换到下一个。

AutoCAD教程：[14]编辑多段线命令的使用方法

AutoCAD教程：[14]编辑多段线命令的使用方法

第15步

如果再不是，可选择下一个。

AutoCAD教程：[14]编辑多段线命令的使用方法

第16步

如果想打断当前顶点，可选择打断。

AutoCAD教程：[14]编辑多段线命令的使用方法

第17步

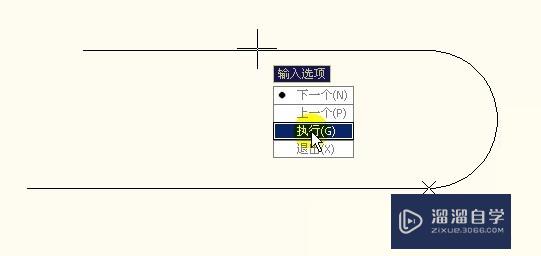

选择打断后，选择执行。

AutoCAD教程：[14]编辑多段线命令的使用方法

第18步

再按退出打断，按ESC键退出编辑多段线，选择多断线时，就看得出是分开了两段的。

AutoCAD教程：[14]编辑多段线命令的使用方法


温馨提示

好了，以上就是“CAD怎样编辑多段线命令？”这篇文章全部内容了，小编已经全部分享给大家了，还不会的小伙伴们多看几次哦！最后，希望小编今天分享的文章能帮助到各位小伙伴，喜欢的朋友记得点赞或者转发哦！
