大家好，我是小溜，在CAD中进行画图的设计师有很多，来自各种行业，特别是一些建筑和室内设计师，在绘图的时候不仅要标注，还需要添加图标来表示一些物品，或者其他情况，那么CAD图标说明如何使用？小溜这就分享给大家。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S； 系统版本：Windows7； 软件版本：CAD2008

方法/步骤

第1步

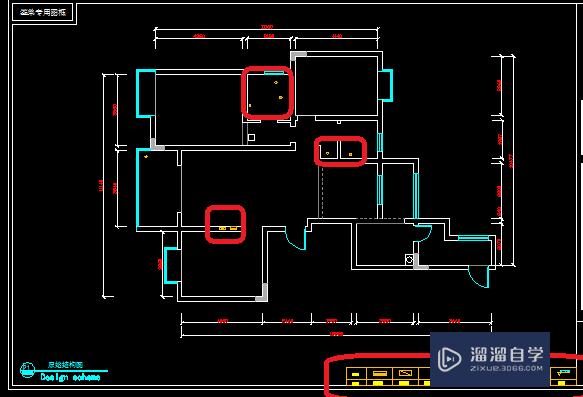

1、如下图所所显所，这里有排水的说明。有强弱电的说明。

CAD 2008自学教程：[27]CAD图标说明

第2步

2、所看的图图示，总电箱、弱电箱上、马桶下水、下水等。

CAD 2008自学教程：[27]CAD图标说明

第3步

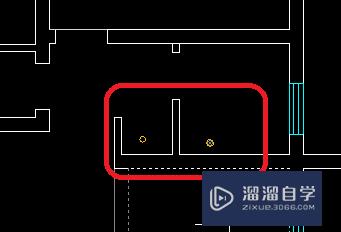

3、这里有三个的图示，一个是是下水管、一个是地漏、一个是马桶下水。

CAD 2008自学教程：[27]CAD图标说明

第4步

4、这里也做洗手间和洗澡用的，是隔开的。

CAD 2008自学教程：[27]CAD图标说明

第5步

5、这里有总电箱、弱电箱,和地漏。

CAD 2008自学教程：[27]CAD图标说明

第6步

6、如下图是排烟的意思，一般情况下都不要改动这一个。

CAD 2008自学教程：[27]CAD图标说明


温馨提示

好了，以上就是“CAD图标说明如何使用？”这篇文章全部内容了，小编已经全部分享给大家了，还不会的小伙伴们多看几次哦！最后，希望小编今天分享的文章能帮助到各位小伙伴，喜欢的朋友记得点赞或者转发哦！
