大家好，我是小溜。在工程施工之前，我们需要绘制一些拆墙图，以及砌墙图，这些图纸绘制起来并不复杂，但有很多细节，那么CAD如何画拆墙图和砌墙图？需要使用的工具非常多，下面来告诉的告诉大家。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S；系统版本：Windows7；软件版本：CAD2014

方法/步骤

第1步

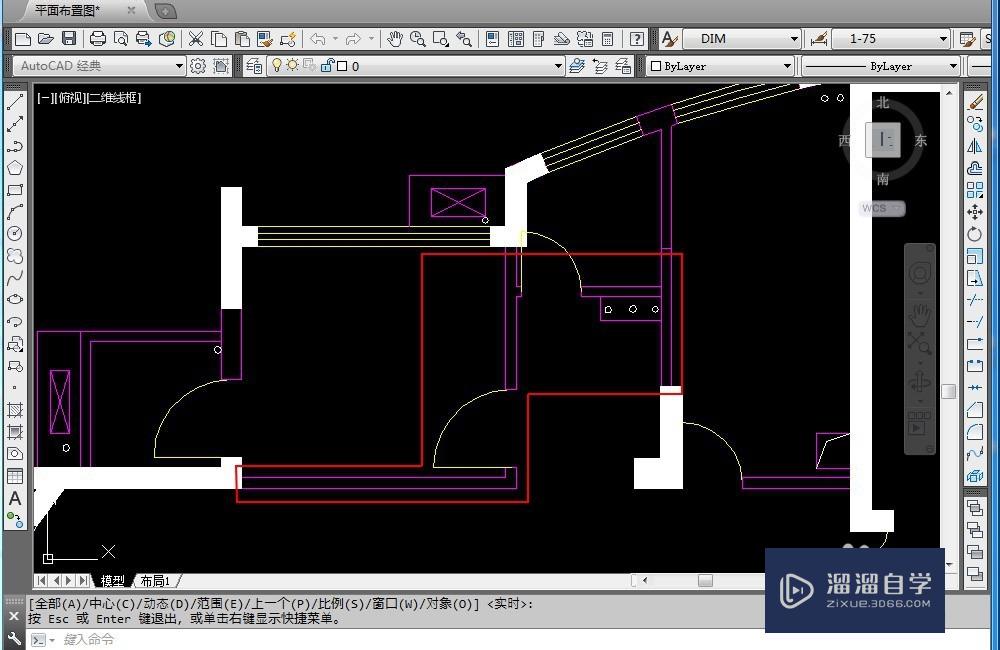

打开CAD2014，打开如图所示CAD文件，现在我们要拆除如图上所标示的墙体。

CAD施工图怎样画拆墙图和砌墙图？

第2步

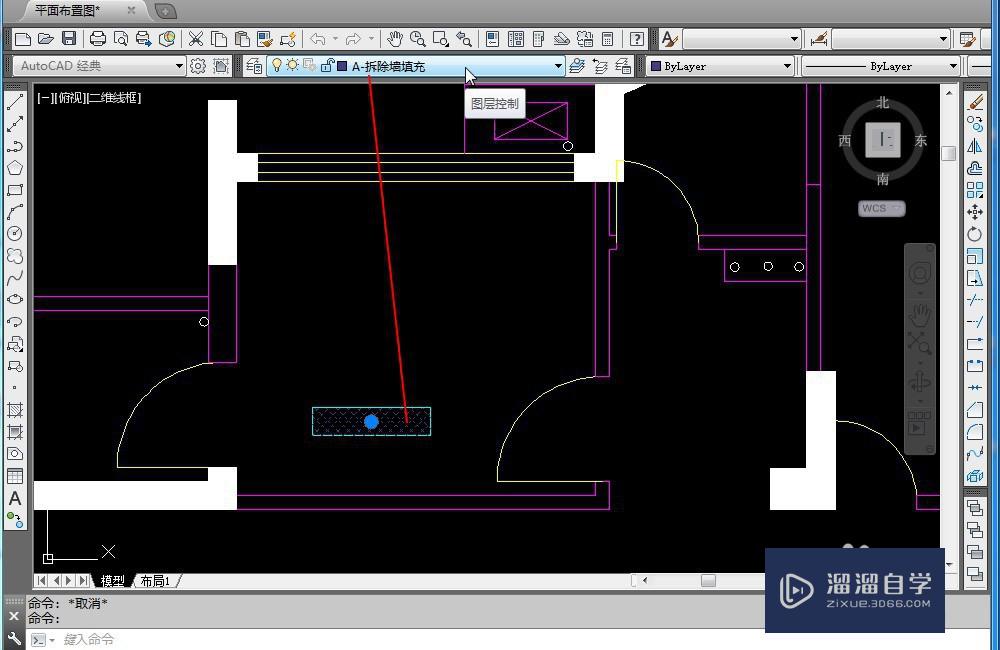

绘制一个1000X240的矩形，当然这个尺寸可以根据具体情况而改动。在这个矩形中填充网状图案用来表示拆除墙体。建立一个图层：A-拆除墙，并把矩形置于这个图层。再建立一个图层：A-拆除墙填充，把刚才填充的网状图案置于这个图层。

CAD施工图怎样画拆墙图和砌墙图？

第3步

把这个填充好的矩形移动对齐到需要拆除墙的边缘，鼠标对齐如图顶点，会出现提示，选择：拉伸顶点，然后在目标位置点单击，把鼠标对齐两个顶点之间的中间夹点，会出现提示，选择：添加顶点，然后在目标位置点单击。把鼠标对齐两个顶点之间的中间夹点，会出现提示，选择：添加顶点，然后在目标位置点单击。把鼠标对齐两个顶点之间的中间夹点，会出现提示，选择：添加顶点，然后在目标位置点单击。

CAD施工图怎样画拆墙图和砌墙图？

第4步

把鼠标对齐到如图顶点，会出现提示，选择：删除顶点，鼠标对齐如图顶点，会出现提示，选择：拉伸顶点，然后在目标位置点单击。这样完成了这段拆除墙体。依照上面的方法，完成所有拆除墙体。

CAD施工图怎样画拆墙图和砌墙图？

第5步

通过冻结：A-拆除墙和A-拆除墙填充，把这两个图层隐藏起来，然后删除和修剪原来的墙体，最后再解除冻结：显示A-拆除墙和A-拆除墙填充，完成拆除墙体。

CAD施工图怎样画拆墙图和砌墙图？

第6步

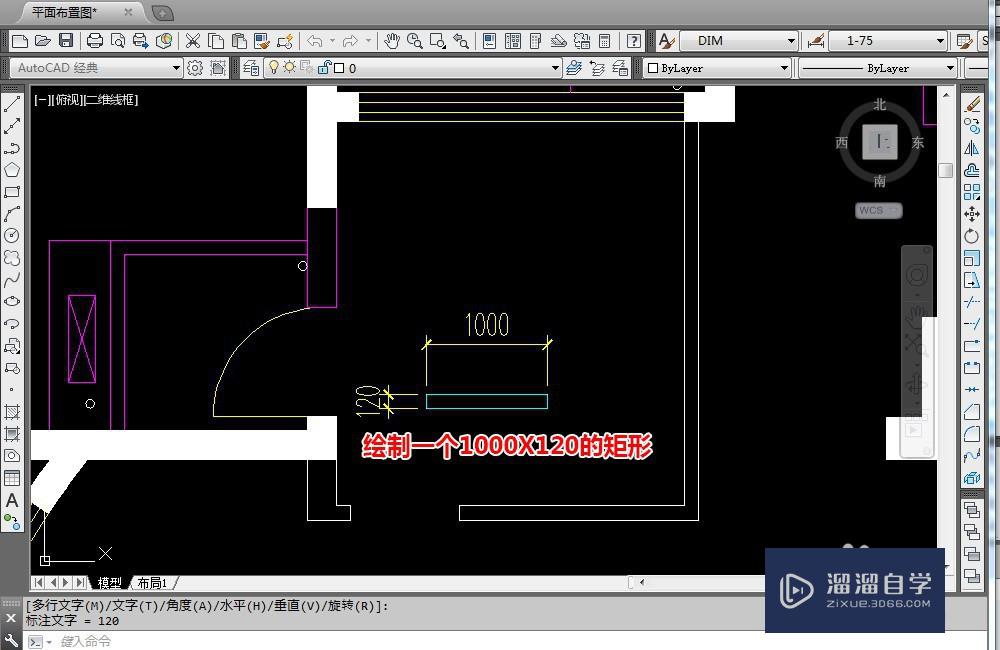

在拆除墙体图的基础上，绘制新建墙体。绘制一个1000X120的矩形，当然这个尺寸可以根据具体情况而改动。在这个矩形中填充斜线图案用来表示新建墙体。建立一个图层：A-新隔墙，并把矩形置于这个图层。再建立一个图层：A-新隔墙填充，把刚才填充的斜线图案置于这个图层。

CAD施工图怎样画拆墙图和砌墙图？

第7步

如同绘制拆除墙体一样，把这个做好的填充图形，通过拉伸和添加点的方法，对齐到新建墙体上。然后通过冻结图层，把A-新隔墙和A-新隔墙填充隐藏，把绘制的新建墙体删除。然后把解除冻结，显示A-新隔墙和A-新隔墙填充。完成新建墙体。

CAD施工图怎样画拆墙图和砌墙图？

第8步

最后再切换到布局中，通过在视口冻结当前图层的方法，最终完成拆墙图和砌墙图。布局做图的操作方法请参看本人的百度经验。
