大家好，我是小溜。CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。一些室内的设计图纸中，我们还需要布置好地板，那么CAD如何绘制地板布置图？不清楚操作的小伙伴们，快来参考下面教程的操作方法吧！

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（lenovo）天逸510s；系统版本：Windows7；软件版本：CAD2010

方法/步骤

第1步

绘制地板布置图底图只要复制一份之前绘制好的平面布置图，删除其中的家具，电器等平面布置元素即可。

室内设计如何用CAD绘制地板布置图？

第2步

绘制客厅区域客厅和过道一般情况下采用一体化敷设，所以计算面积的时候要包含过道。这里我们用多段线（pl）把客厅和过道区域描一遍。

室内设计如何用CAD绘制地板布置图？

第3步

测量面积使用面积测量命令area（aa），选择第二步描的多段线即可测量出面积，这里显示的面积单位为mm²。将测量得到的面积标注在图纸上。这里我们以客厅的标高为0，一般卫生间的地板要比客厅低个2cm左右，防止水流到客厅。

室内设计如何用CAD绘制地板布置图？

第4步

绘制波导线波导线是沿墙体周围的装饰线，对地砖起到一个美化的功能，宽度常见的有12cm，15cm等，我们只要把刚才描的多段线，用偏移指令o，向内偏移120即可，然后填充相应的样式。

室内设计如何用CAD绘制地板布置图？

第5步

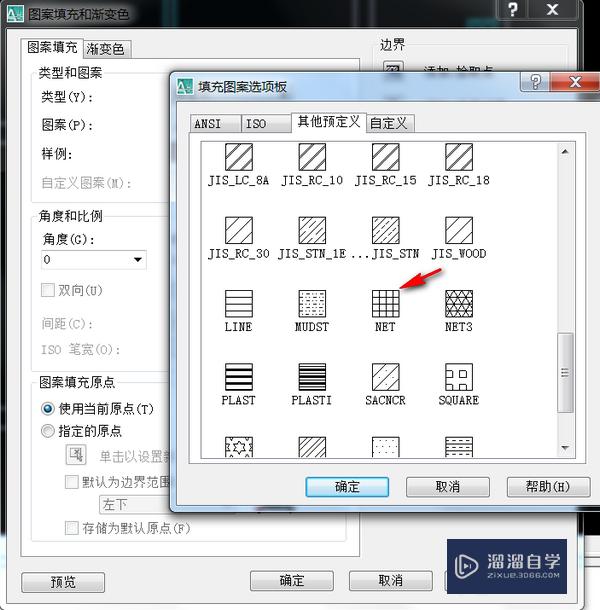

绘制客厅地砖一：填充法以铺设800*800的地砖为例，使用填充命令（h），选择填充的区域，使用下图标注的样式，比例为252，这样我们填充出来的方格大小正好为800*800。但是如效果图所示，用填充的方法绘制的地砖是随机铺设的，显示效果和实际的铺设方法差异很大。

室内设计如何用CAD绘制地板布置图？

第6步

绘制客厅地砖二：手动绘制手动绘制也很简单，主要使用直线的偏移指令0，上下左右偏移800即可得到800*800的地砖铺设效果。

室内设计如何用CAD绘制地板布置图？

温馨提示

以上就是关于“CAD如何绘制地板布置图？”全部内容了，小编已经全部分享给大家了，还不会的小伙伴们可要用心学习哦！虽然刚开始接触CAD软件的时候会遇到很多不懂以及棘手的问题，但只要沉下心来先把基础打好，后续的学习过程就会顺利很多了。想要熟练的掌握现在赶紧打开自己的电脑进行实操吧！最后，希望以上的操作步骤对大家有所帮助。
