CAD怎么画餐厅开关图？
溜溜自学CAD基础入门教程，CAD进阶高级教程，施工图，工艺材料，软装预算等课程 ，感兴趣的点击了解详情>>为您推荐相关课程
更多课程>>大家好，我是小溜，CAD怎么画餐厅开关图？相信很多小伙伴都有遇到类似的疑问，那么具体怎么操作呢？下面小溜就给大家分享一下，CAD画餐厅开关图的方法步骤，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>
工具/软件
电脑型号：联想（lenovo）天逸510s； 系统版本：Windows7； 软件版本：CAD2008
方法/步骤
第1步
1、如下图所显示这里是上几篇画的内容，把家具都删除了，留灯图就可以了。
![CAD 2008自学教程：[52]怎么画CAD餐厅开关图？](https://questionimg.3d66.com//answers/question/20220211/025a3e13ff2eff009452bd74249a3aa9.jpg "CAD 2008自学教程：[52]怎么画CAD餐厅开关图？")
第2步
2、在把这位开关复制过来到如下图。这里放开关主要是为了方便操作控制。
![CAD 2008自学教程：[52]怎么画CAD餐厅开关图？](https://questionimg.3d66.com//answers/question/20220211/961aaa6dd0eafc09c05a2d6db1bc28d0.jpg "CAD 2008自学教程：[52]怎么画CAD餐厅开关图？")
第3步
3、用直线工具画从开关连接到吊灯，和灯带。
![CAD 2008自学教程：[52]怎么画CAD餐厅开关图？](https://questionimg.3d66.com//answers/question/20220211/982303fc1ed821e8d02c88dc2bf50e15.jpg "CAD 2008自学教程：[52]怎么画CAD餐厅开关图？")
第4步

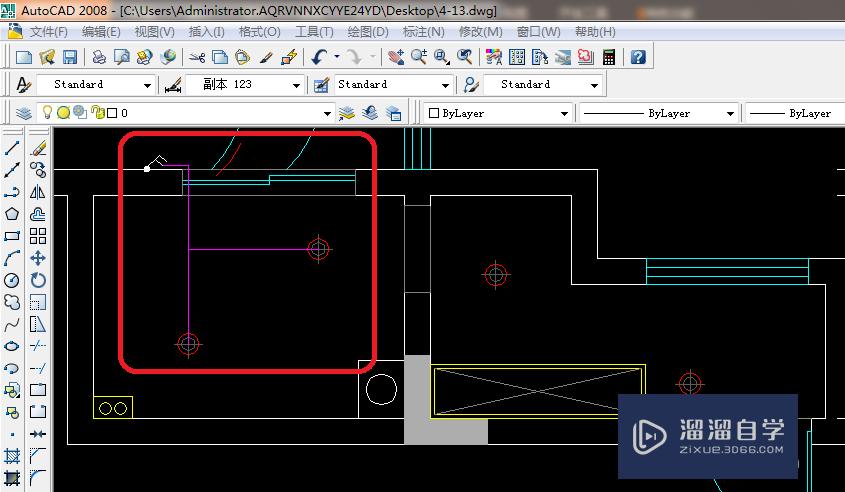

4、把在两位开关复制到如下图，这里放开关主要是为了方便操作控制。
![CAD 2008自学教程：[52]怎么画CAD餐厅开关图？](https://questionimg.3d66.com//answers/question/20220211/01182174fc66ece505ee9655de2a59cb.jpg "CAD 2008自学教程：[52]怎么画CAD餐厅开关图？")
第5步
5、如下图就完成了餐厅开关布置图。
![CAD 2008自学教程：[52]怎么画CAD餐厅开关图？](https://questionimg.3d66.com//answers/question/20220211/d41dfda890e3c93aba6702321c66128a.jpg "CAD 2008自学教程：[52]怎么画CAD餐厅开关图？")
温馨提示
以上就是关于“CAD怎么画餐厅开关图？”全部内容了，小编已经全部分享给大家了，还不会的小伙伴们可要用心学习哦！虽然刚开始接触CAD软件的时候会遇到很多不懂以及棘手的问题，但只要沉下心来先把基础打好，后续的学习过程就会顺利很多了。想要熟练的掌握现在赶紧打开自己的电脑进行实操吧！最后，希望以上的操作步骤对大家有所帮助。
