如何使用CAD布局画图？

溜溜自学CAD基础入门教程，CAD进阶高级教程，施工图，工艺材料，软装预算等课程 ，感兴趣的点击了解详情>>
文章作者：小溜 文章分类：室内设计 发布时间：2022-08-12 12:57 浏览量：2042

为您推荐相关课程

更多课程>>

大家好，我是小溜，如何使用CAD布局画图？相信很多小伙伴都有遇到这样的问题，那么具体怎么操作呢？其实很简单，下面小溜就给大家分享一下，使用CAD布局画图的方法步骤，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（lenovo）天逸510s； 系统版本：Windows7； 软件版本：CAD2007

方法/步骤

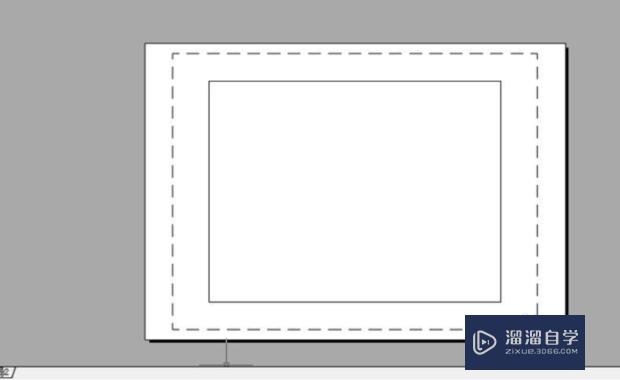

第1步

在CAD绘图窗口的底侧中，布局窗口是可以删除、添加和修改名称的，而模型窗口则不行

如何使用CAD布局画图？

第2步

模型制图时通常以建筑物的实际比例1：1绘图，而在布局制图时以图纸比例1：1绘图

如何使用CAD布局画图？

第3步

把自己绘图所需要的图框通过复制粘贴放入到布局

如何使用CAD布局画图？

第4步

快捷键mv+空格，在图框要显示图形的位置用鼠标拖出一个方形的显示框

如何使用CAD布局画图？

第5步

操作完成后，会通过视口看到模型空间的图形

如何使用CAD布局画图？

第6步

在视口内双击，激活视口

如何使用CAD布局画图？

第7步

输入z+空格，然后输入比例xp+空格，然后用鼠标把图纸拖动到何时的位置

如何使用CAD布局画图？

第8步

双击视口框外，退出视口

如何使用CAD布局画图？

第9步

在视口中由于可以单独冻结（隐藏）某个图层，所以可以将同一结构的不同平面绘制在一个图形上

如何使用CAD布局画图？

第10步

激活视口时，在屏幕下方点击最大化视口，就会和模型视口一样

如何使用CAD布局画图？

第11步

将不需要的图层冻结

如何使用CAD布局画图？


温馨提示

以上就是关于“如何使用CAD布局画图？”全部内容了，小编已经全部分享给大家了，还不会的小伙伴们可要用心学习哦！虽然刚开始接触CAD软件的时候会遇到很多不懂以及棘手的问题，但只要沉下心来先把基础打好，后续的学习过程就会顺利很多了。想要熟练的掌握现在赶紧打开自己的电脑进行实操吧！最后，希望以上的操作步骤对大家有所帮助。
