大家好，我是小溜，CAD图纸标注中怎么修改尺寸值？在CAD中，有一些特殊的图纸并不是按1：1绘制的，此时就需要去修改标注的尺寸值。那么在CAD中想要修改图纸标注的尺寸，该如何操作呢？下面小溜就给大家分享演示下，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（lenovo）天逸510s；系统版本：Windows7；软件版本：CAD2014

方法/步骤

第1步

修改测量值：标注的文字是多行文字，可以混合静态的文字、动态的尺寸值（距离、角度、直径等）和转换单位或公差。尺寸值默认使用的是测量值，如果按1：1精确绘图是不需要修改测量值，但有特殊需要时可以直接修改测量值，在CAD中也叫文字替代。

第2步

方法一：1、直接双击标注文字；如果你的CAD版本较低不支持直接双击修改，可输入ed（ddedit的简写），回车，软件提示让选择要编辑的注释对象，单击标注的标注值，就可以编辑标注的尺寸了。

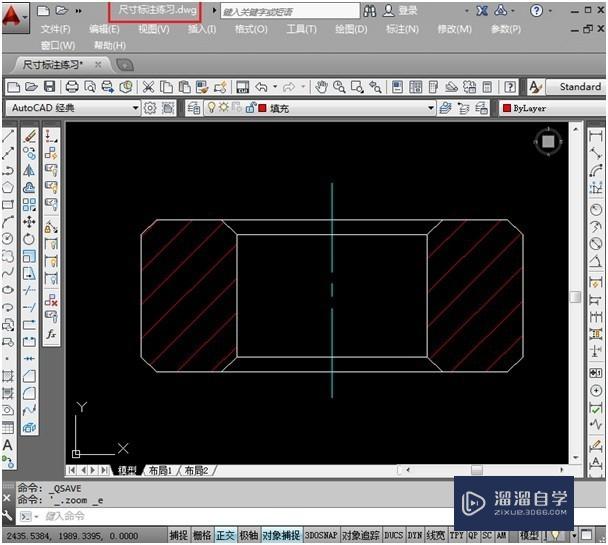

AutoCAD-图纸标注中怎么修改尺寸值？

第3步

2、选中测量值，输入其他尺寸，即可将测量值替换掉，如下图所示。

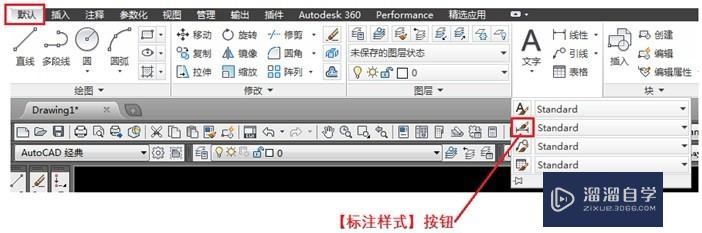

AutoCAD-图纸标注中怎么修改尺寸值？

第4步

方法二：1、选中标注后，在特性面板（ctrl+1）中直接填写文字替代的值，如下图所示。

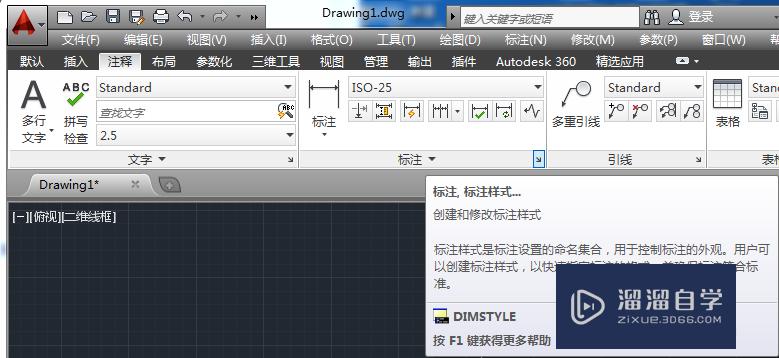

AutoCAD-图纸标注中怎么修改尺寸值？

第5步

二、修改尺寸后如何恢复测量值：我们有时发现图中标注的尺寸和di测量的长度不一致，如果是经确认是用文字替代了测量值，比如上面我们将13800改成了14000，想改会测量值，不要输入13800，而是要保持动态的尺寸值，CAD中尺寸关联的话，标注的测量值是会跟图形尺寸而变化的。修改方法如下：输入ed，回车，单击文字，选中被修改的尺寸值，输入<>，即可，在低版本需要关闭文字对话框，才能显示尺寸值，在高版本，当我输入完>后，就会立即显示尺寸值，如下图所示。

AutoCAD-图纸标注中怎么修改尺寸值？
