CAD2015栅格的显示与设置技巧
溜溜自学CAD基础入门教程，CAD进阶高级教程，施工图，工艺材料，软装预算等课程 ，感兴趣的点击了解详情>>为您推荐相关课程
更多课程>>大家好，我是小溜，在使用CAD2015设计图纸的过程中，合理地打开栅格及对栅格进行设置，有助于提高设计师的绘图效率；本文章就给大家讲解一下，CAD2015栅格的显示与设置技巧，希望本文内容对大家有帮助，感兴趣的小伙伴可以一起学习了解一下。
想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>
工具/软件
电脑型号：联想（lenovo）天逸510s； 系统版本：Windows7； 软件版本：CAD
方法/步骤
第1步
打开CAD2015软件后，其界面显示的是预览窗口，要进入到栅格显示与设置界面，需要新建或打开一个模型；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/28d85ffd3c28b44fa6542052c868ce38.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第2步
新建一个CAD二维绘图窗口，栅格开关按钮在绘图窗口的下方；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/45f826cd847e0520abd51287c3f66cf5.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第3步
在CAD绘图窗口中打开后的栅格显示如下图；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/225b2dde77c2ef335b1ec753a373509c.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第4步
在下图的所指示的单击，在弹出的指令中，选择捕捉设置；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/e6b3e1bd2f20ab13dd443cb39ca0c174.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第5步

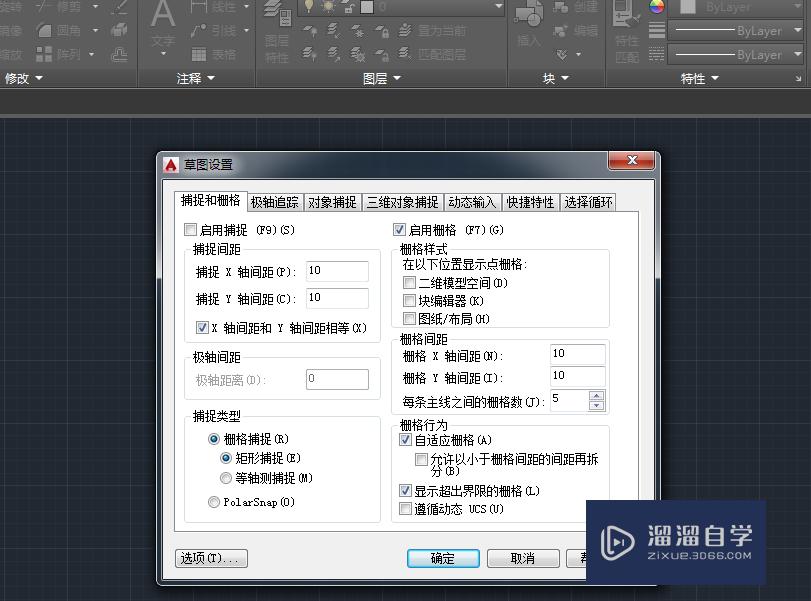

其弹出的对话框如下，我们可以在第一栏找到栅格设置；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/c014e8e24fce41477fe08c1f8f311ae9.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第6步
栅格最常用的设置是：更改其间距，间距越大，表明栅格离得越远，按下图的设置后，点确定；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/3479b9b0daaa3c5d9b43757adf734813.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第7步
在更改过栅格之后，可以明显看到栅格之间的距离增大了；
![CAD教程：[17]CAD2015栅格的显示与设置技巧](https://questionimg.3d66.com//answers/question/20220105/45174c8af293b1c32fdb9a54f5e240b4.jpg "CAD教程：[17]CAD2015栅格的显示与设置技巧")
第8步
使用心得：常规情况下，栅格的间距默认设置成10*10就好了，在启用栅格后，绘制平面图，其绘图比例与当前的窗口相协调
温馨提示
以上就是关于“CAD2015栅格的显示与设置技巧”全部内容了，小编已经全部分享给大家了，还不会的小伙伴们可要用心学习哦！虽然刚开始接触CAD软件的时候会遇到很多不懂以及棘手的问题，但只要沉下心来先把基础打好，后续的学习过程就会顺利很多了。想要熟练的掌握现在赶紧打开自己的电脑进行实操吧！最后，希望以上的操作步骤对大家有所帮助。
