PDF格式怎么转CAD文件？
溜溜自学CAD基础入门教程，CAD进阶高级教程，施工图，工艺材料，软装预算等课程 ，感兴趣的点击了解详情>>为您推荐相关课程
更多课程>>大家好，我是小溜。CAD是自动计算机辅助设计软件，能够进行二维制图和三维图纸设计，无需懂得编程就能够自动制图，因此非常的多的朋友在学习和使用。有时候为了方便传阅图纸我们会存为PDF格式，那么后续PDF格式怎么转CAD文件？本次就来给大家分享详细的教程，赶快学起来吧！
想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>
工具/软件
电脑型号：联想（lenovo）天逸510s； 系统版本：Windows7； 软件版本：CAD2014
方法/步骤
第1步
1.打开CAD，在找到【插入】打开【PDF输入】模块，如图
第2步
2.找到要转CAD的PDF打开，如图
第3步

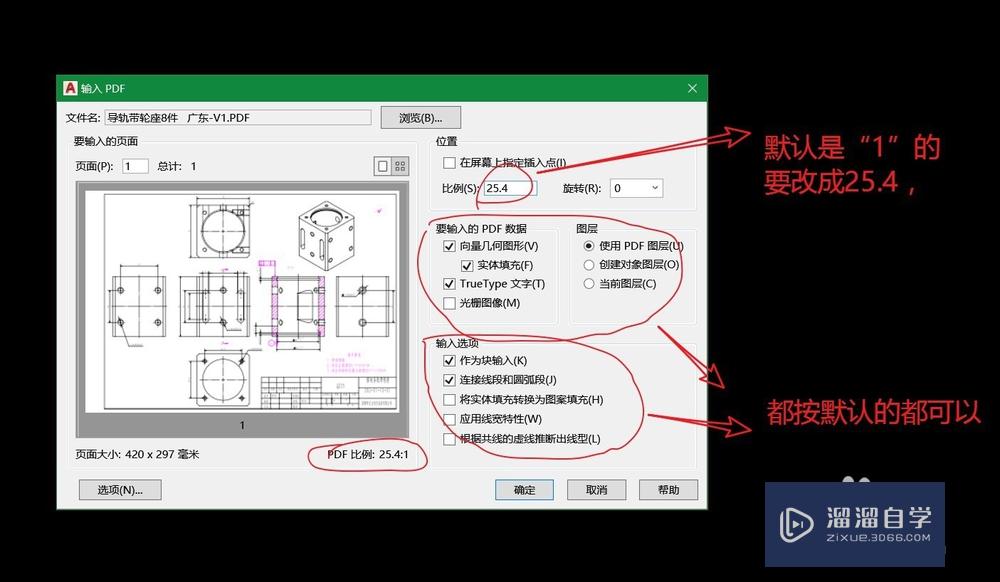

3.PDF转CAD比例是25.4:1,所以要在比例中输入“ 25.4”，其他的不用选择，按默认的就好，然 后点确定。
第4步
4.转成的CAD要检查图纸比例，输入“di”回车，选择第一个点与第二个点，两点之间要垂直，如 图，测量出来的尺寸与实际尺寸相差0.01左右， 可以判定图纸比例是对的，不用缩放
第5步
5.如果转出来的CAD图，比例不对，要使用“缩放”命令，进行 [参照 (r)]缩放，缩放为图纸实际要求尺寸。
第6步
6.输入“sc”回车，选择所有图元，右击，输入“r(参照)”，选择参照的第一点与第二点（两点要垂直），再输入参照的尺寸，最后再测量图纸尺寸是否与实际尺寸相符。
温馨提示
以上就是关于“PDF格式怎么转CAD文件？”全部内容了，小编已经全部分享给大家了，还不会的小伙伴们可要用心学习哦！虽然刚开始接触CAD软件的时候会遇到很多不懂以及棘手的问题，但只要沉下心来先把基础打好，后续的学习过程就会顺利很多了。想要熟练的掌握现在赶紧打开自己的电脑进行实操吧！最后，希望以上的操作步骤对大家有所帮助。
