3DMax是动画开发与模型制作软件,是目前比较专业的建模平台了。许多室内设计师与建筑设计师都会使用这个软件进行建模,那么我们在初学这个软件的时候,制作室内设计不是那么成熟,而且很多细节无法兼顾得到。所以今天来为大家分享3DMax室内设计家具建模详细教程,希望能帮助到需要的朋友。

想要更深入的了解“3DMax”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号:联想(lenovo)天逸510s; 系统版本:Windows7; 软件版本:3DMax2014

方法/步骤

第1步

于顶视图绘制矩形,将轴点归0,长宽参数如图设置。

3DMax教程室内设计家具建模

第2步

切换至左视图创建矩形,并将轴点归0,长度宽度均为70mm。

3DMax教程室内设计家具建模

第3步

转换为可编辑样条线,优化加点,并调整图形形状,之后圆角如图所示各点。

3DMax教程室内设计家具建模

第4步

delete删除多余线段

3DMax教程室内设计家具建模

第5步

选择之前创建好的矩形,为其添加倒角剖面修改器,并拾取截面图形。

3DMax教程室内设计家具建模

第6步

将模型转换为可编辑多边形,并选择4个角上所有的边,切角处理,参数如图。

3DMax教程室内设计家具建模

第7步

对新切角位置平滑处理。

3DMax教程室内设计家具建模

第8步

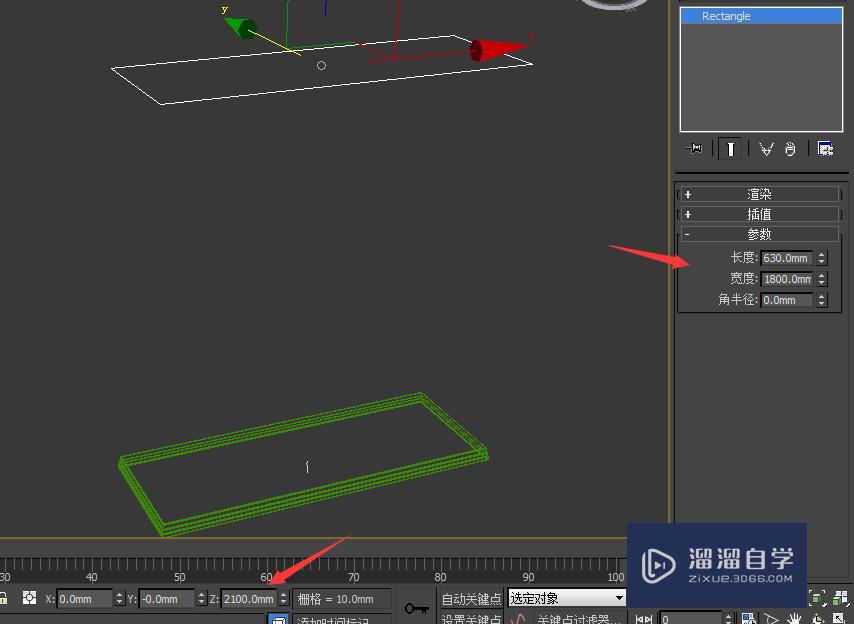

创建新的矩形,参数如图,空间高度2100mm。

3DMax教程室内设计家具建模

第9步

继续创建一长度为70mm的矩形,并转换为可编辑样条线。

3DMax教程室内设计家具建模

第10步

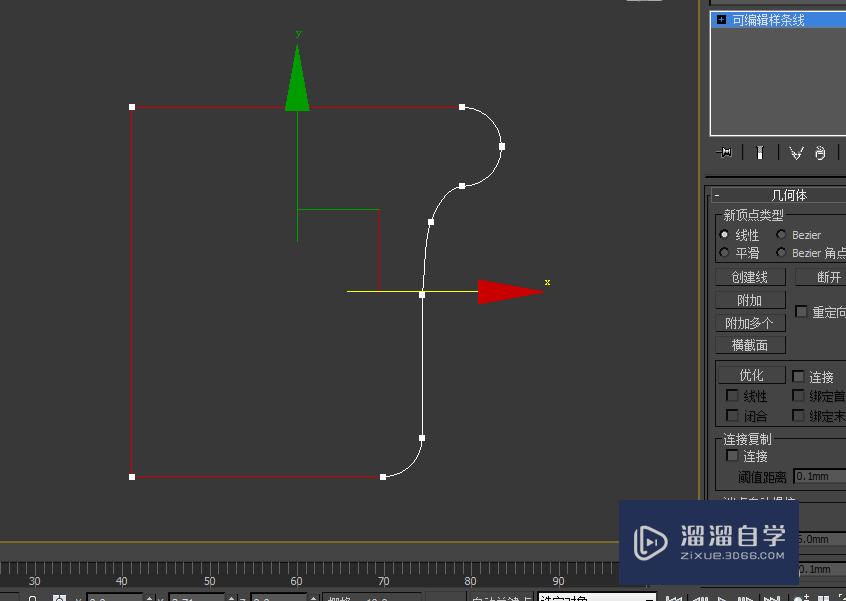

优化加点,并调整图形形状。

3DMax教程室内设计家具建模

第11步

圆角如图所示各点。

3DMax教程室内设计家具建模

第12步

将如图所示点改为平滑顶点属性。

3DMax教程室内设计家具建模

第13步

delete删除多余的边。

3DMax教程室内设计家具建模

第14步

倒角剖面制作出模型并转换为可编辑多边形。

3DMax教程室内设计家具建模

第15步

切角4个角上所有的边。

3DMax教程室内设计家具建模

第16步

平滑处理新切角部分。

3DMax教程室内设计家具建模

第17步

建矩形,调整参数及空间位置如图,之后转换为可编辑样条线。

3DMax教程室内设计家具建模

第18步

优化加点,并调整图形形状,之后圆角处理各点。

3DMax教程室内设计家具建模

第19步

单独缩放模型y轴至原大小的99%,正确于其他模型衔接。

3DMax教程室内设计家具建模

第20步

为模型添加挤出修改器,挤出高度2030mm,之后添加对称修改器制作模出型的另一半。

3DMax教程室内设计家具建模

第21步

前视图创建长方体,参数及空间位置如图,之后将其转化为可编辑多边形。更多学习加口扣800179000每晚在线视频直播学习,前视图创建长方体,参数及空间位置如图,之后将其转化为可编辑多边形

3DMax教程室内设计家具建模

第22步

接新的分段。

3DMax教程室内设计家具建模

第23步

选择模型前部所有面,一多边形倒角处理,参数如图。

3DMax教程室内设计家具建模

第24步

前视图创建矩形,参数及空间位置如图,之后转换为可编辑样条线。

3DMax教程室内设计家具建模

第25步

继续于前视图创建矩形,参数及空间位置如图所示,之后将图形转换为可编辑样条线。

3DMax教程室内设计家具建模

第26步

顶端线段进行拆分。

3DMax教程室内设计家具建模

第27步

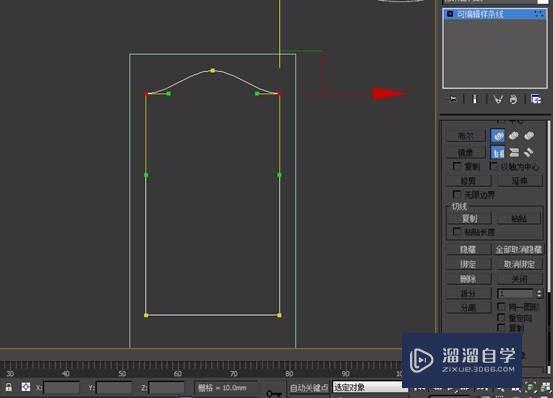

调整图形形状。

3DMax教程室内设计家具建模

3DMax教程室内设计家具建模

第28步

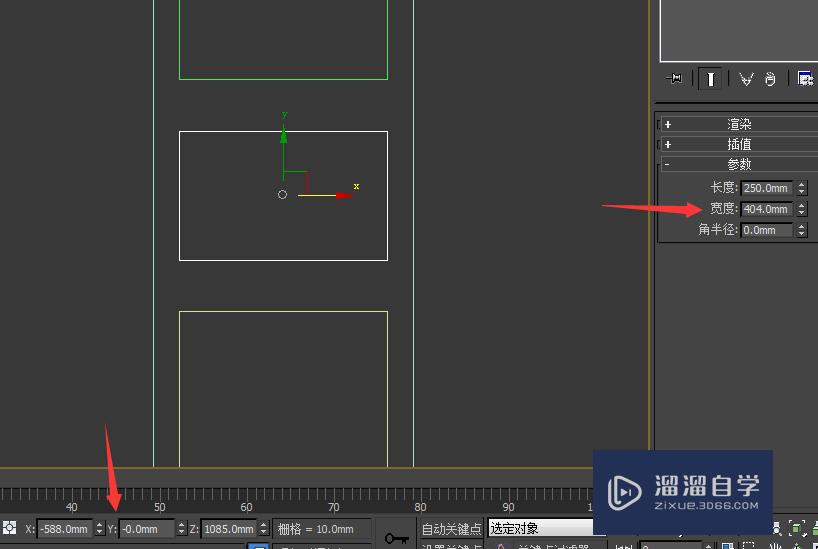

视图中创建矩形,参数及空间位置如图所示,之后将所有图形附加。

3DMax教程室内设计家具建模

第29步

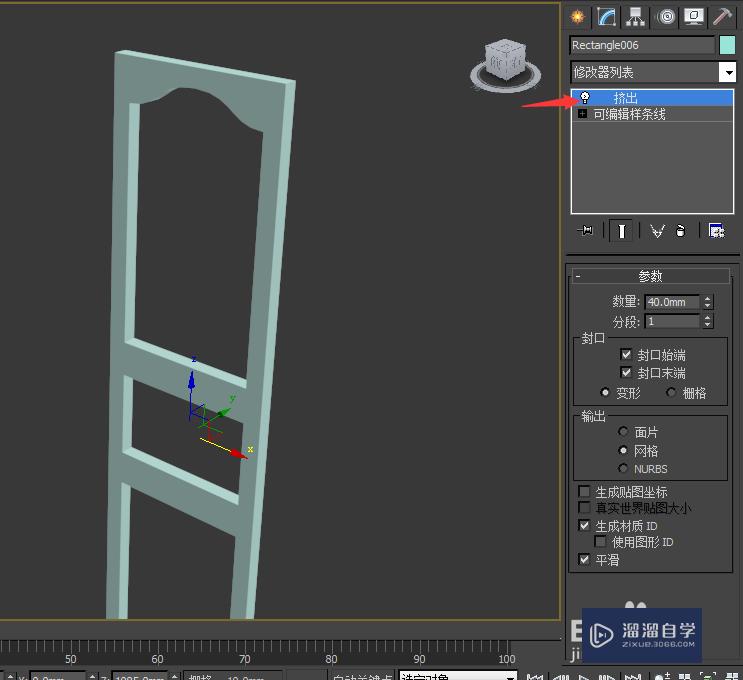

为模型添加挤出修改器,挤出数量40mm。

3DMax教程室内设计家具建模

第30步

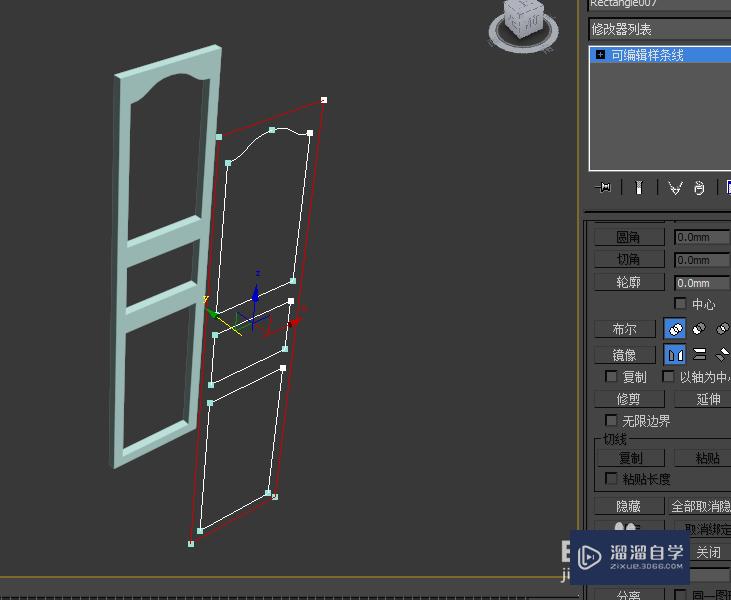

复制出新模型,并删除新复制出模型的挤出修改器

3DMax教程室内设计家具建模

第31步

delete删除不需要的样条线

3DMax教程室内设计家具建模

第32步

分离出3段路径线。

3DMax教程室内设计家具建模

第33步

调整路径线的空间位置。

3DMax教程室内设计家具建模

第34步

视图创建矩形,参数如图,并转换为可编辑样条线。

3DMax教程室内设计家具建模

第35步

调整图形形状,并删除多余的线。

3DMax教程室内设计家具建模

第36步

为轮廓路径线添加倒角剖面的修改器,并调整cizmo位置,使生成模型于外部结构吻合。

3DMax教程室内设计家具建模

第37步

相同的方式处理下半部分模型。

3DMax教程室内设计家具建模

第38步

左视图中创建矩形,转换为可编辑样条线调整图形形状。

3DMax教程室内设计家具建模

第39步

为中间路径线添加倒角剖面,制作出装饰结构。

3DMax教程室内设计家具建模

第40步

前视图创建平面,调整参数及空间位置如图。

3DMax教程室内设计家具建模

第41步

将平面转换为可编辑多边形,并如图所示复制出新的边。

3DMax教程室内设计家具建模

第42步

居中连接新的分段。

3DMax教程室内设计家具建模

第43步

利用新分段创建二维图形。

3DMax教程室内设计家具建模

第44步

将新生辰图形在渲染和视口中启用,参数如图。

3DMax教程室内设计家具建模

第45步

选择中图形中各点,将模型调整至错落起伏状,之后转化为可编辑多边形。

3DMax教程室内设计家具建模

第46步

对模型切片,并删除多余部分。

3DMax教程室内设计家具建模

第47步

封口模型所有边界。

3DMax教程室内设计家具建模

第48步

切角所有横向边。

3DMax教程室内设计家具建模

第49步

平滑处理结构。

3DMax教程室内设计家具建模

第50步

成组门板模型。

3DMax教程室内设计家具建模

第51步

为成组模型添加对称修改器,并调整空间位置。

3DMax教程室内设计家具建模

第52步

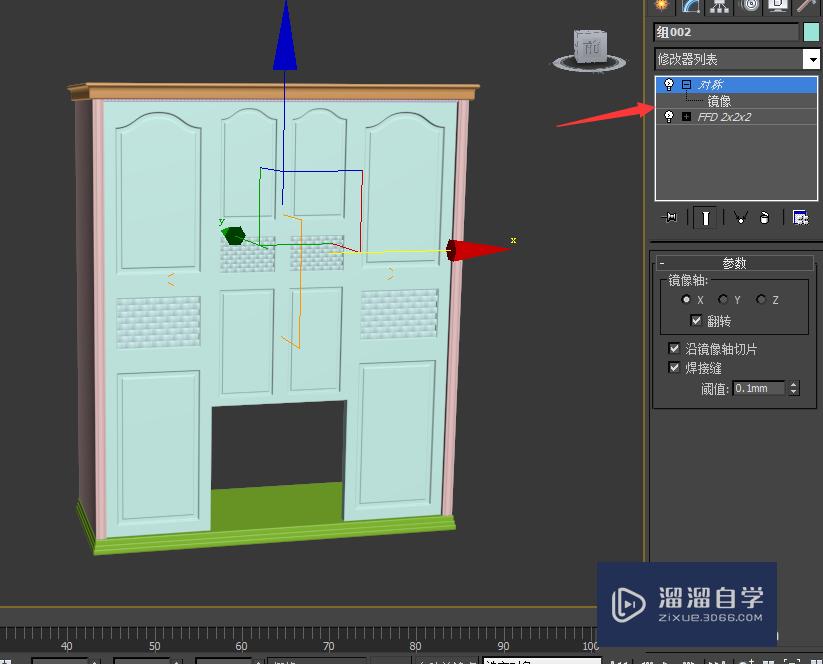

复制柜门模型,用自有变形及对称修改器制作出中间柜门部分。

3DMax教程室内设计家具建模

第53步

用可编辑多边形制作出底部抽屉结构,完成模型创建。

3DMax教程室内设计家具建模

第54步

好了,一个典型的室内家具柜子就被我们做出来了。
