更多课程>>大家好，我是小溜。今天我来为大家讲解一下如何3DMax根据CAD图纸制作户型图墙体、地面和过门石。
打开3DMax，单击文件，选择导入，将这样的一个文件导入到场景中。
选择导入进来的文件，我们将它命名为平面图。
选择平面图，单击右键，选择冻结当前选择。
这样我们就无法选择到平面图，只能对它的位置进行移动。
将鼠标移动到捕捉开关处，然后单击右键，调出栅格和捕捉设置面板，勾选捕捉到冻结对象。
单击创建将对象切换为样条线，选择线在场景中进行创建。在常见之前，我为大家说一些需要注意的地方，我们这样的进行创建是两个不同的图形，是单独的，因为我们勾选了右侧的开始新图形，并且我们可以注意到两个图形的颜色都是不一样的。
当我们取消勾选的开始新模型的时候，我们可以看见新创建的图形与上一个图形的颜色是一样的。
现在我们开始在场景中创建线，如果在创建线的过程中，我们创建错误，可以单击backspace,这样就会往回退一步。我们对这些点进行捕捉和创建。
当我们捕捉点到了上图的地方时，捕捉不到其他的点了，我们可以直接按鼠标的滚轮进行滚动。这是新版特有的功能，旧版本就不可以。如果是旧版本的话，我们就需要单击键盘上的i键。
当我们捕捉完成后，会回到起点的位置，屏幕就会弹出这样的一个对话框，我们选择是。
执行p键，切换到透视图。单击修改，单击挤出，并设置挤出的数量为2800mm。
单击创建，对象为样条线，选择矩形在场景中这样的位置进行创建，同时我们还需要打开3维捕捉。
然后我们单击修改，并单击挤出，设置挤出的数值为-600mm。
选择矩形在视图中这样的位置进行创建。然后单击修改，单击挤出，设置挤出的数值为-500mm。
接下来，我们创建地面。将3切换为2.5的捕捉，并选择线在场景中进行创建。
执行alt+q键进行孤立显示。
单击修改，选择挤出，设置挤出的高度为-40mm，并退出孤立。
我们使用2.5进行捕捉的时候，它就将底部自动进行了捕捉，但我们上部的门是用3维进行捕捉的，它们两个是不一样的。

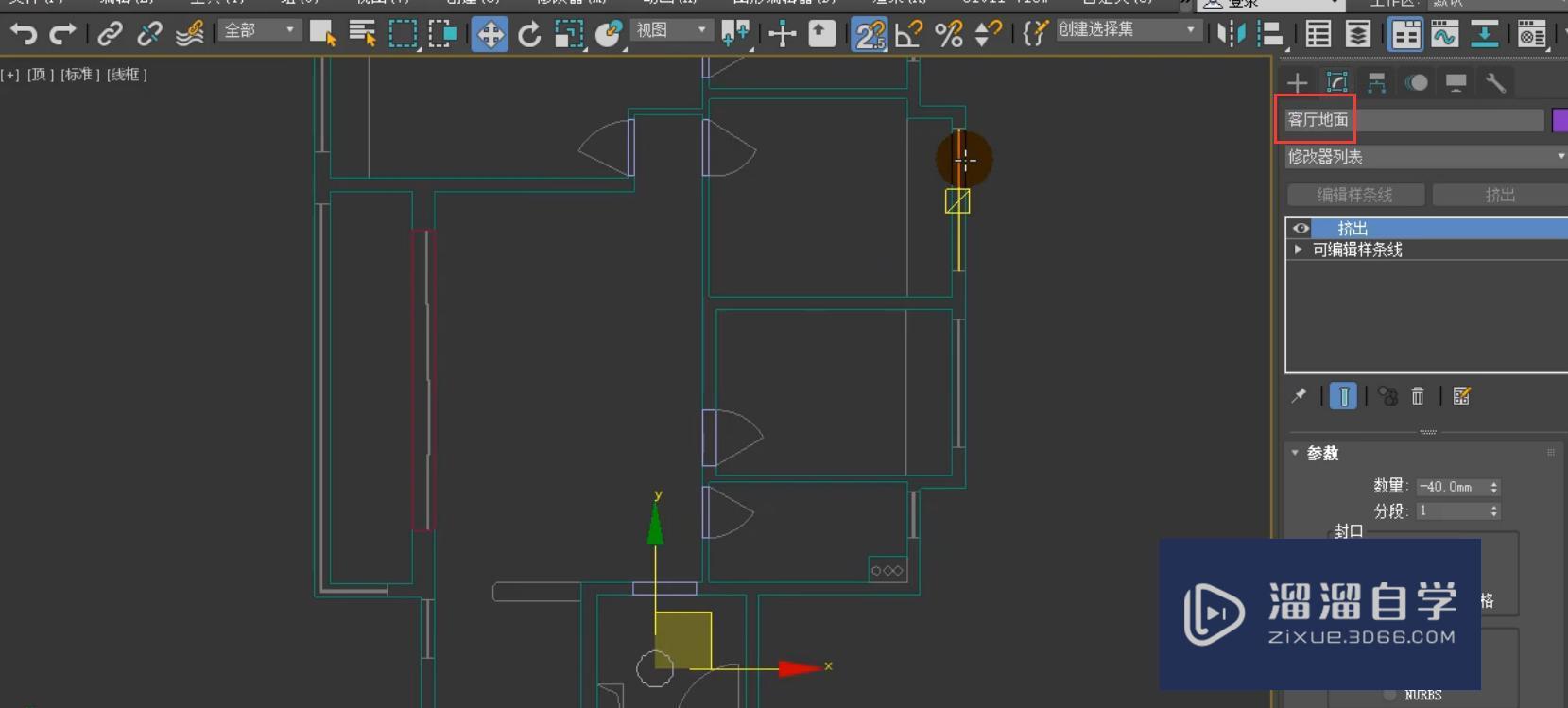

我们将它命名为客厅地面。
如果物体材质不一样，我们就需要进行单独的创建。单击创建，选择矩形，在场景中单击进行创建，并在这些需要创建的框内进行创建。
接着，我们来创建过门石。我们将捕捉设置为2.5，选择矩形，取消勾选开始新图形进行捕捉。我们需要对这样的图形进行捕捉。
切换到透视图，单击修改，选择挤出，我们单击孤立当前选项。
这就是一个过门石，并命名为过门石。

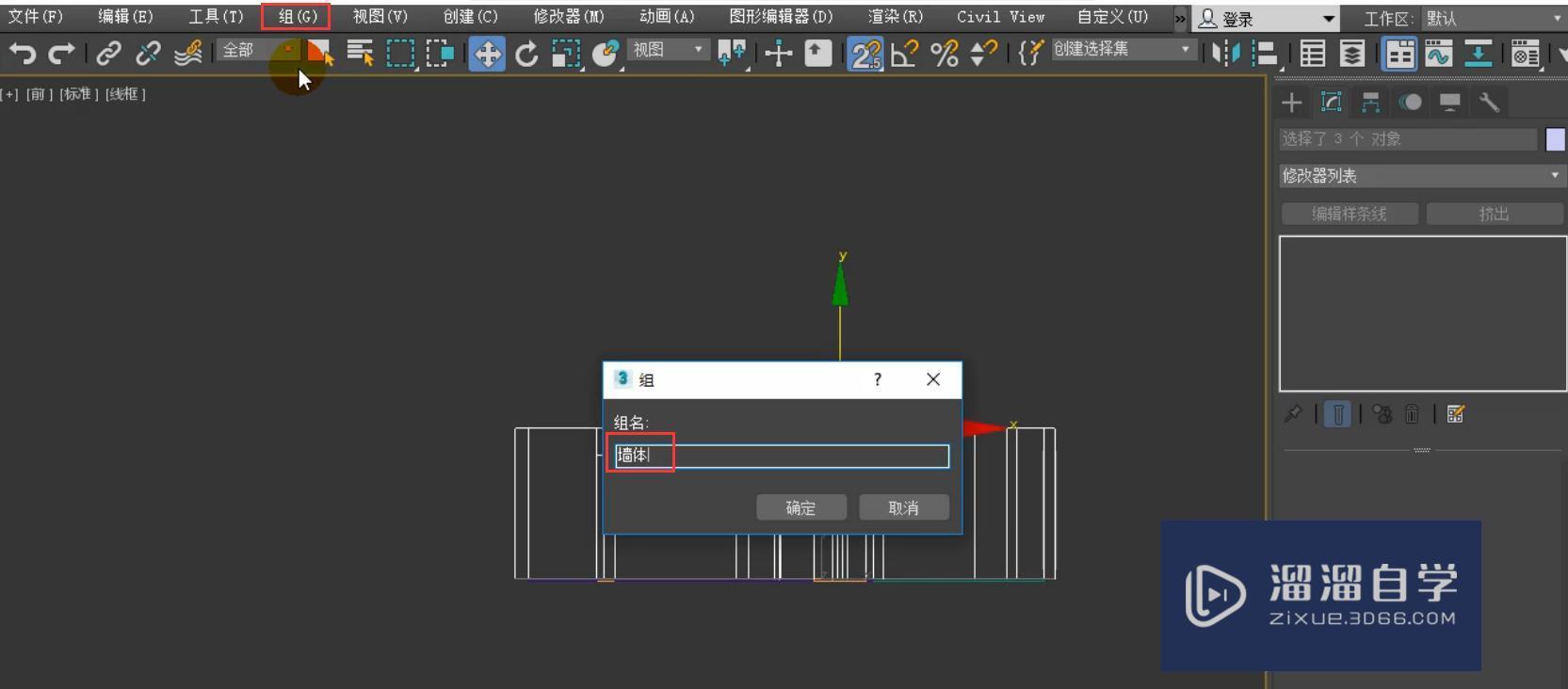

我们选择门垛和墙体将它们进行成组，并命名为墙体。
单击颜色，将它的颜色进行修改。
这就是最后的一个效果。
